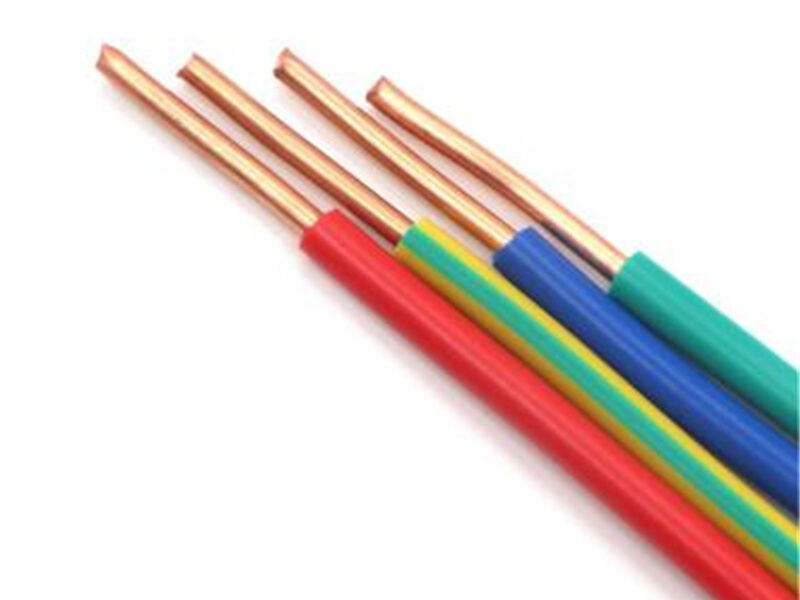

L'Uzbekistan, come hub energetico dell'Asia Centrale, sta accelerando la modernizzazione della sua rete elettrica e lo sviluppo di progetti di nuova energia. Nel 2024, la nostra azienda ha firmato un contratto con un cliente in Uzbekistan per il progetto completo dell'attrezzatura per la produzione di fili da 0.5-6mm ² con 2-5 nuclei e cavi piatti 2 * 1.5mm ², coprendo l'intero processo di progettazione, produzione, installazione e formazione del personale.
Dopo una ricerca preliminare, formulazione di piani, comunicazione e modifica, firma del contratto, produzione dell'attrezzatura, consegna delle macchine, invio degli ingegneri per l'installazione e la messa in funzione, l'intero processo ha richiesto quattro mesi. Attualmente, la fabbrica del cliente ha iniziato la produzione e il responsabile della coordinazione della fabbrica ha espresso un grande elogio per l'attrezzatura di Jiacheng, affermando che continueranno a collaborare con Jiacheng in futuro.
La progettazione complessiva dell'attrezzatura è la seguente:
1.LHT450/13 Macchina per il taglio di verghe di rame con trattamento termico Da fili di rame da 8mm a 1.2-3.5mm
2.JCJX-DT21/100.16 Macchina per il tiraggio multi-filo Produce fili sottili da 0.15-0.5mm
3.JCJX-650P Macchina automatica per il torcimento doppio Torce da 19 a 84 fili per produrre conduttori morbidi torciti da 0.5 a 6mm²
4.JCJX-70+35 Macchina per l'estrusione dell'isolamento per fili quadrati da 0,5 a 6 mm²
5.JCJX-1000 Macchina per il Tessitura Monopunto a Braccio Cantilever per fili isolati con 2-5 nuclei
6.JCJX-90 Macchina per l'Estrusione Fornisce una guaina protettiva per cavi da 2 a 5 nuclei e filo piatto da 2 * 1,5mm²
Disegni di pianificazione della fabbrica del cliente:
Macchina per la frattura di aste in rame LHT450\/13 con annerimento
La macchina per la laminazione di barre di rame JCJX-LHT450/13 ad alta velocità trasforma barre di rame ordinarie da ∮8mm in fili di rame morbido da ∮1,2 a 3,5mm. Le carrucole di trazione sono disposte in linea per lavorare continuamente con alta velocità di trazione. Le parti meccaniche e il controllo elettrico si integrano facilmente, permettendo un facile operato, cambio di matrici senza interruzioni e cambio automatico dei bobbini. Questa macchina è caratterizzata da facile operatività, alta efficienza e buona qualità del prodotto.
| Tipo di Macchina | LHT450/13 | LHT450/11 | LHT450/9 |
| Max.Inlet Dia.(mm) | φ8 | φ8 | φ8 |
| Dia. Uscita (mm) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| Max.Die No. | 13 | 11 | 9 |
| Velocità massima della linea (m/s) | 25 | 22 | 20 |
| Struttura della carrozzeria | Lisciato a vapore | ||
| Tipo di trasmissione | Con ruota di lucidatura ad alta precisione | ||
| Diametro Capstan a Velocità Fissa (mm) | Diametro Capstan a Velocità Fissa (mm) | ||
| Capstan di trazione | φ450 | ||
| Potenza del motore principale (kw) | Revettuto con tungsteno | ||
| Motore per bobina a velocità fissa (KW) | 280 | ||
| Tipo di lubrificazione | 75 | ||
| Tipo di lubrificazione | Immersione | ||
| Attrezzature opzionali | 1. Dispositivo di rilassamento continuo 450T 2. Doppia raccolta 3. Bobinatrice 4. WS-1000 presa in carico | ||
| Dispositivo di tempra continua in linea | ||
| Tipo di Macchina | 450T | 450TB |
| Diametro filo da rilassare (mm) | ø1.2-3.5 | ø1.2-4.2 |
| Tensione di normalizzazione (V) | da 0 a 60 | da 0 a 60 |
| Corrente di normalizzazione (A) | 0-6000A (CC) | 0-5000A (CA) |
| Velocità massima di rilassamento (m/s) | 25 | |
Macchina per il tiraggio multi filo JCJX-DT21\/100.16
Uno dei principali vantaggi di una macchina per il tiraggio multi-filo è la sua alta produttività. Tirando più fili contemporaneamente, la macchina aumenta significativamente l'output rispetto alle tradizionali macchine per il tiraggio singolo filo. Le macchine per il tiraggio multi-filo sono versatile e possono gestire vari tipi di verghe metalliche e fasci di fili, inclusi rame, alluminio e le loro leghe.
Diametro di uscita: Produce fili sottili da 0.15 a 0.5mm
| Tipo di Macchina | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Numero del filo da disegnare | 4 Filari | 16 fili | 20 fili |
| Num. Max. Morso | 18 | 24 | 24 |
| Dia. Massimo di ingresso (mm) | ø1.85 | ø2.6 | ø2.6 |
| Dia. Uscita (mm) | ø0.25- Ø0.7 | ø0.16- Ø0.4 | ø0.16- Ø0.4 |
| Diam. Bobina di Traino (mm) | ø120 | ø100 | ø100 |
| Velocità Massima di Trafilatura (m/s) | 25 | 30 | 30 |
Macchina per il raggruppamento automatico doppio JCJX-650P
Adatto per torcere fili di rame nudo, fili rivestiti di stagno e fili laccati con più di 7 filamenti. Freno magnetico, che si attiva automaticamente quando il filo si rompe, la tensione utilizza un tipo di frizione a polvere magnetica. (Controllo PLC in uscita)
| Tipo di Macchina | JCJX-650P | JCJX-800P | JCJX-1000 |
| Uso | Per raggruppare 7 fili di rame nudo, fili stagno, fili smaltati | ||
| Tipo di controllo | Controllo PLC+HMI+Inverter | ||
| Sezione di torsione (mm2) | 0.18-6.00 | 2.5-16.00 | 8.00-20.00 |
| Diametro del filo di rame (mm) | φ0.18-Φ1.00 | φ0.50-Φ1.20 | φ0.72-Φ6.0 |
| Pitch di intreccio (mm) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| Direzione di intreccio | S o Z | ||
| Tensione di raccoglimento | Tensione controllata da morsetto magnetico | ||
| Velocità massima dell'asse principale (giri/min) | 2000 | 1200 | 800 |
| Tipo di spostamento laterale | La trasversale e la distanza possono essere regolate tramite il cuscinetto trasversale | ||
| Lubrificazione dei cuscinetti | Lubrificazione a olio sottile, raffreddamento circolante | Pomo lubrificante con olio a alta temperatura | Pomo lubrificante con olio a alta temperatura |
| Tipo di caricamento e scaricamento del bobinaio | Tipo idraulico | ||
| Dia. massimo del bobinaio | φ630 | φ800 | φ1000 |
| Unità di Arresto Automatico | Fermata automatica durante il raggiungimento della lunghezza impostata e, nel caso di rottura del filo all'interno e all'esterno | ||
| Freno | Freno magnetico | ||
| Potenza del motore (kw) | 7.5 | 11 | 22 |
| Altezza del Centro dell'Asse Principale (mm) | 850 | 900 | 1100 |
JCJX-70+35 Macchina Estrusore
Progettazione precisa della vite, duratura, non appiccicosa, non si scrosta il cromo, cambia colore velocemente, con alta capacità, alta qualità, la concentricità del filo è superiore al 90%, con alta precisione ±0.03. Con schermo a touch+controllo PLC, facile operazione, maggior omogeneizzazione.
1. Utilizzo: viene utilizzato per l'isolamento dei cavi con PVC, LDPE, NYLON, TPU.
2. Composizione della linea di produzione: rullo di partenza, macchina principale, armadietto principale, trincea fissa, traino, bobina.
3. Parti opzionali: caterpillar, macchina scintillante, misuratore laser del diametro, vite LSZH, braccio tipo gantry per la bobinatura e il rullo di partenza, tipo asse per la bobinatura e il rullo di partenza.
| TIPO | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diametro vite (mm) | ø30 | ø40 | ø50 | ø60 | ø70 | ø80 | ø90 |
| Rapporto L/D della vite | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacità di estrusione (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacità di estrusione (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacità di estrusione (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potenza del motore principale | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Potenza totale | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diametro finale (mm) | 0,2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Dimensione bobina di snodamento (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Potenza di Pay-off | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| Tipo di Unità di Haul-off | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Unità di Trasporto Potenza | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Lunghezza Accumulatore (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Dimensione bobina di raccoglimento (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Potenza di Prelevamento | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocità di linea (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensioni (m) (L*P*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Peso (t) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
Macchina monofilo a braccio cantilever JCJX-1000
È adatto per tutti i tipi di cavi dati, cavi di comunicazione, cavi speciali torciti, allo stesso tempo completando l'avvolgimento centrale e laterale.
| Modello | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Diametro del tamburo di emissione (mm) | φ400-Φ500-Φ630 | |||
| Diametro del tamburo di ritorno (mm) | φ630 | φ800 | φ1000 | φ1250 |
| Diametro del filo applicabile (mm) | φ0.6-3.0 | φ1.0-5.0 | ||
| Potenza del motore principale (kw) | 11 | 15 | 15 | 20 |
| Dia. massimo di lay-up (mm) | φ15 | φ20 | φ25 | φ30 |
| Pitch di intreccio (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Numero di giri (r/min) | 1000 | 800 | 600 | 550 |
| Tensione di raccoglimento | Tensione pneumatica | |||
| Stile di spostamento trasversale | Regolazione continua, in base alla velocità di rotazione del rocchetto e al movimento avanti-indietro | |||
| Distanza di spostamento trasversale (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Direzione di intreccio | Direzione S o Z assegnazione libera | |||
| Tipo di avvolgimento | Avvolgimento al centro o laterale | |||
Macchina estrusore JCJX-90
Ambito di applicazione: si applica alla produzione di cavo con isolamento in PVC, fornisce una guaina protettiva per cavi da 2 a 5 nuclei e filo piatto da 2 * 1.5mm2
| TIPO | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diametro vite (mm) | ø30 | ø40 | ø50 | ø60 | ø70 | ø80 | ø90 |
| Rapporto L/D della vite | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacità di estrusione (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacità di estrusione (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacità di estrusione (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potenza del motore principale | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Potenza totale | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diametro finale (mm) | 0,2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Dimensione bobina di snodamento (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Potenza di Pay-off | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| Tipo di Unità di Haul-off | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Unità di Trasporto Potenza | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Lunghezza Accumulatore (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Dimensione bobina di raccoglimento (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Potenza di Prelevamento | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocità di linea (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensioni (m) (L*P*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Peso (t) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
